Lâmina Magnética: O Componente Essencial para a Eficiência dos Transformadores

Lâmina Magnética: O Componente Essencial para a Eficiência dos Transformadores

Por: Administrador - 22 de Julho de 2025

As lâminas magnéticas são o coração dos transformadores, determinando sua eficiência, confiabilidade e sustentabilidade. Feitas de aço silício, elas canalizam o fluxo magnético com baixa relutância, reduzindo perdas energéticas e aquecimento. Este artigo explora os tipos, propriedades, processos de fabricação, aplicações e critérios de seleção das lâminas magnéticas, ajudando você a otimizar seus projetos elétricos.

O que são Lâminas Magnéticas?

Lâminas magnéticas convergem o campo magnético gerado por condutores, formando um caminho de baixa relutância. Fabricadas em aço silício com 0,5% a 6,5% de silício, têm espessuras de 0,15 mm a 0,50 mm para minimizar correntes parasitas, com revestimento isolante para evitar curtos-circuitos entre lâminas.

Função principal:
O silício aumenta a resistividade elétrica, reduzindo perdas por correntes de Foucault e histerese, convertendo menos energia em calor e melhorando a eficiência.

Propriedades Magnéticas e Especificações Técnicas

Permeabilidade Magnética

A permeabilidade mede a capacidade do material de conduzir fluxo magnético com baixa oposição. O aço silício supera o ferro puro devido à adição de silício.

Valores típicos por aplicação:

  • Transformadores de potência: > 1800
  • Transformadores de distribuição: 1200-1800
  • Motores elétricos: 800-1500
  • Alta frequência: Otimizada para baixas perdas

Perdas Magnéticas

As perdas no núcleo incluem histerese e correntes parasitas. O silício aumenta a resistividade, reduzindo correntes de Foucault.

Classificação por perdas (W/kg a 1,5 T/50 Hz):

  • Grau Premium: ≤ 0,9 W/kg (alta eficiência)
  • Grau Superior: 0,9-1,3 W/kg (indústria exigente)
  • Grau Convencional: 1,3-2,5 W/kg (padrão)
  • Grau Econômico: > 2,5 W/kg (custo otimizado)

Indução de Saturação

A saturação limita a transmissão de potência quando o campo magnético não aumenta mais proporcionalmente.

Ponto de saturação:

  • Aço silício 3% Si: 1,95-2,00 Tesla
  • Aço silício 1% Si: 2,00-2,05 Tesla
  • Ferro puro: 2,15 Tesla

Tipos de Lâminas Magnéticas

Aço Silício Grão Orientado (GNO)

Características:

  • Permeabilidade: 30.000-50.000 µH/m
  • Perdas: 0,8-1,5 W/kg (1,5 T/50 Hz)
  • Saturação: Até 2,03 Tesla
  • Anisotropia: Propriedades direcionais otimizadas

Aplicações:

  • Transformadores de potência e distribuição
  • Reatores de potência
  • Sistemas de energia renovável

Aço Silício Grão Não Orientado (GNO)

Características:

  • Permeabilidade: 2.000-10.000 µH/m
  • Perdas: 1,5-8,0 W/kg
  • Propriedades isotrópicas
  • Custo reduzido

Aplicações:

  • Motores elétricos
  • Autotransformadores
  • Geradores de pequeno porte

Formatos Padronizados

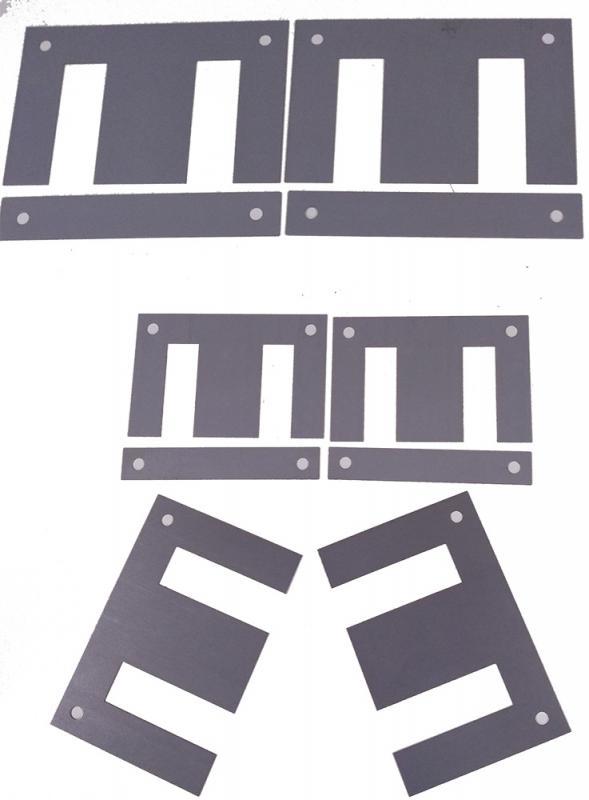

  • EI: Fácil bobinagem, ideal para 50 VA a 10 kVA.
  • UI: Menor relutância, para média potência.
  • Especiais (C, T, Toroidal): Para alta frequência ou aplicações customizadas.

Processo de Fabricação

Produção do Aço Silício

  1. Fusão e refino: Controle da composição química.
  2. Laminação a quente: Formação da estrutura cristalina.
  3. Laminação a frio: Espessura final (0,15-0,50 mm).
  4. Recozimento: Otimização das propriedades magnéticas.
  5. Revestimento isolante: Filme orgânico ou inorgânico.

Corte e Conformação

  • Corte mecânico: Alta produtividade, mas pode causar tensões nas bordas.
  • Corte a laser: Precisão (±0,05 mm), ideal para geometrias complexas.
  • Puncionamento: Econômico, com tolerâncias de ±0,1 mm.

Controle de Qualidade

  • Teste de perdas magnéticas: Método Epstein Frame (ASTM A343), tolerância ±5%.
  • Ensaio de permeabilidade: Verificação de anisotropia e curva de magnetização.
  • Inspeção dimensional: Espessura (±0,005 mm), planicidade (0,2 mm/m).

Aplicações por Segmento

Setor Automotivo

  • Componentes: Alternadores, motores de partida, transformadores embarcados.
  • Requisitos: Resistência a vibrações, baixa perda, compacidade.

Eletrodomésticos

  • Aplicações: Transformadores de micro-ondas, motores de lavadoras, reatores de iluminação.
  • Requisitos: Baixo ruído (<45 dB), eficiência energética, custo otimizado.

Setor Industrial

  • Transformadores industriais: Distribuição, isolação galvânica, sistemas de soldagem.
  • Ferramentas elétricas: Motores universais, transformadores de isolação.

Geração e Distribuição de Energia

  • Transformadores de potência: Subestações, geradores eólicos, sistemas fotovoltaicos.
  • Requisitos: Lâminas GNO para mínima perda.

Critérios de Seleção e Dimensionamento

Análise Técnica

Parâmetros de projeto:

  1. Potência nominal
  2. Frequência de operação
  3. Forma de onda
  4. Temperatura ambiente
  5. Regulamentações de eficiência

Seleção do Material

  • Alta eficiência: GNO, perdas < 1,0 W/kg, espessura 0,23 mm.
  • Econômicas: GNO, perdas 2,0-4,0 W/kg, espessura 0,35-0,50 mm.
  • Alta frequência: Espessuras 0,15-0,20 mm, ligas Fe-Co ou Fe-Ni.

Dimensionamento

Cálculo da seção magnética:
Seção (cm²) = Potência (VA) / (4,44 × f × Bmax × N × η)

  • Fatores: Empilhamento (0,85-0,95), forma de onda (1,11 para senoidal), margem de segurança (10-20%).

Montagem e Boas Práticas

Técnicas de Montagem

  • Empilhamento convencional: Alternância de lâminas, pressão de 50-200 kPa.
  • Montagem alternada: Reduz perdas em 5-10%.
  • Step-lap: Minimiza perdas e ruído, para transformadores de potência.

Tratamento Pós-Montagem

  • Alívio de tensões: Aquecimento a 750-800°C, melhora propriedades em 10-15%.
  • Impregnação: Vernizes isolantes reduzem vibrações e protegem contra umidade.

Manutenção e Vida Útil

Fatores de Degradação

  • Envelhecimento magnético: Aumento de perdas (0,5-1% ao ano), vida útil de 25-40 anos.
  • Sobrecarga: Aquecimento acelera degradação, exige monitoramento.

Manutenção Preventiva

  • Inspeção visual (anual): Oxidação, deformações, pontos de aquecimento.
  • Testes elétricos (3-5 anos): Perdas em vazio, isolação entre lâminas.
  • Termografia (anual): Detecção de pontos quentes.

Sustentabilidade e Reciclabilidade

Impacto Ambiental

Lâminas de baixa perda reduzem a demanda energética, cortando 3-5 toneladas de CO₂ anuais em transformadores de 1000 kVA.

Reciclagem

  • Aço silício: 100% reciclável.
  • Processo: Separação, remoção de revestimentos, refusão e reintegração.

Tendências Tecnológicas

  • Materiais: Ligas de ultra baixa perda (< 0,7 W/kg), materiais nanocristalinos.
  • Produção: Laminação controlada, revestimentos nanoestruturados, controle por IA.
  • Aplicações: Transformadores para renováveis, veículos elétricos, redes inteligentes.

Normas e Certificações

  • Nacionais (ABNT): NBR 5161, NBR 5356, NBR 9519.
  • Internacionais: IEC 60404, ASTM A343, JIS C2552.
  • Certificações: ISO 9001, ISO 14001, INMETRO, Selo Procel.

Conclusão

As lâminas magnéticas são cruciais para a eficiência e sustentabilidade de transformadores. A escolha entre aço silício GNO ou não orientado impacta perdas, aquecimento e vida útil. Investir em lâminas de alta qualidade, com montagem especializada, reduz custos operacionais e atende regulamentações ambientais, garantindo competitividade.
